Железобетонная плита с технологическим приямком
Участие в расчёте и конструктивной разработке железобетонной плиты с технологическим приямком при совокупной расчётной нагрузке до 1000 т. КЭ-моделирование в ЛИРА-САПР, расчёт сочетаний нагрузок, перемещений и усилий, подбор армирования, проверка трещиностойкости и разработка рабочих узлов.
Расчёт / анализ

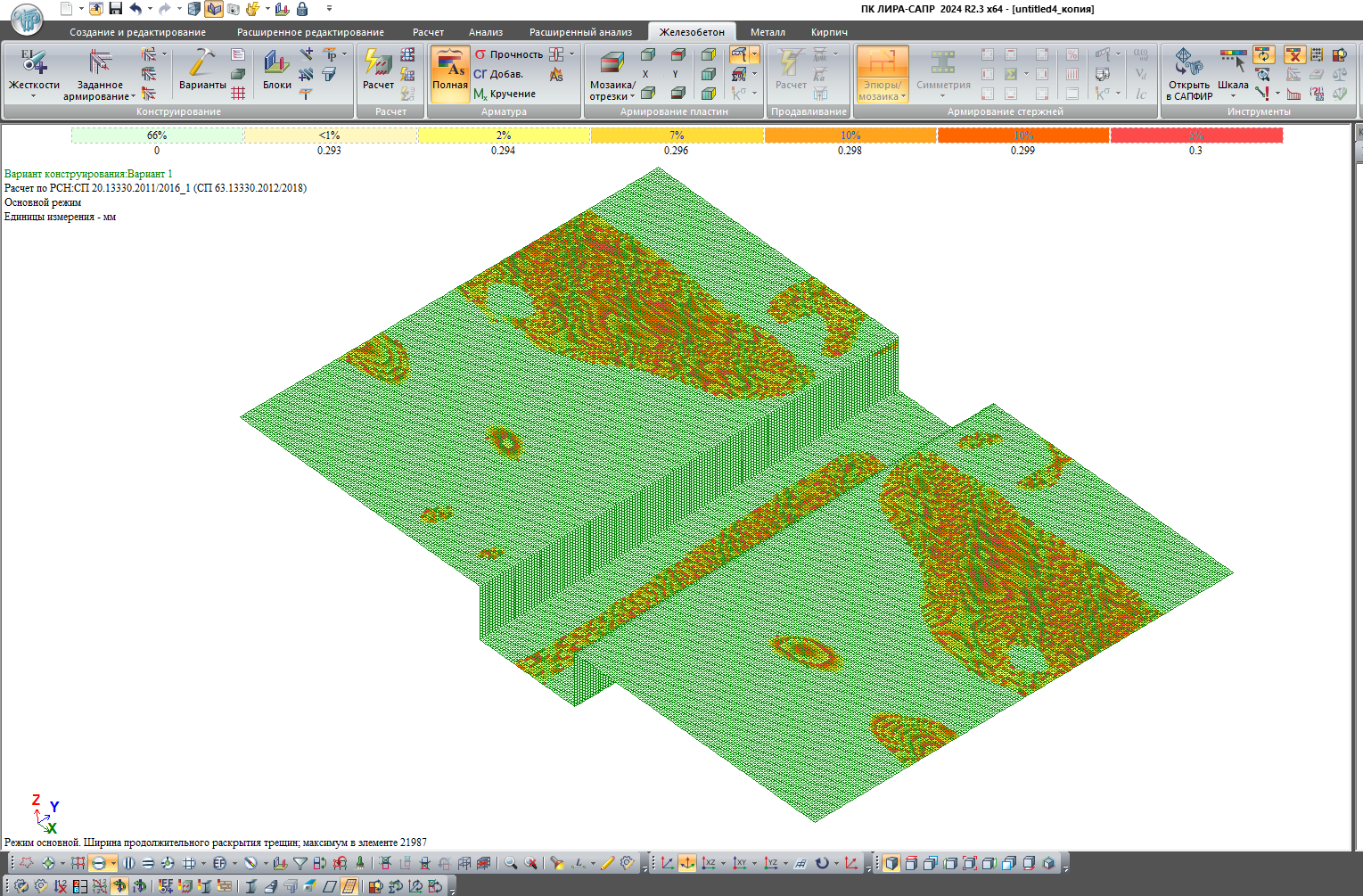

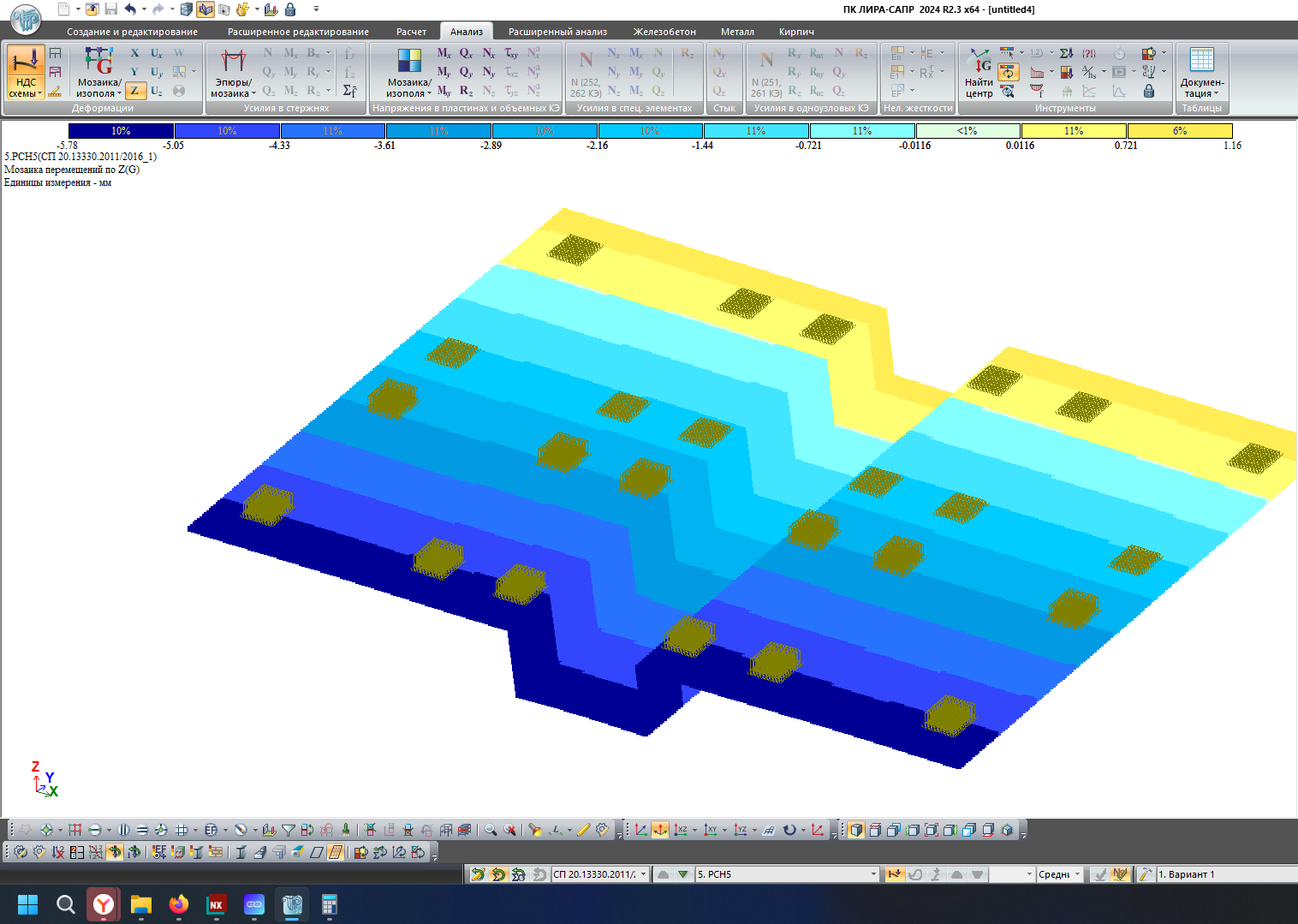

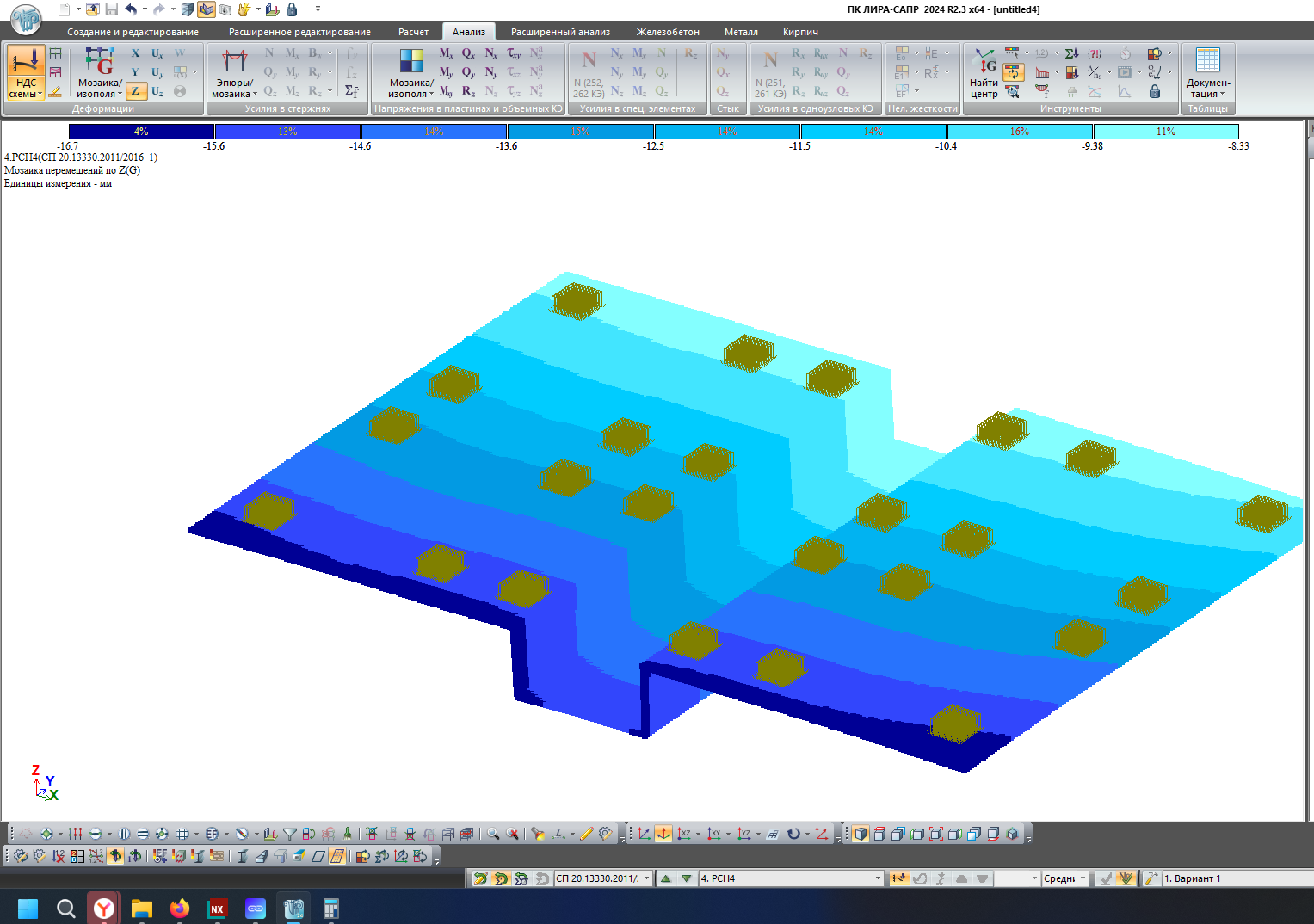

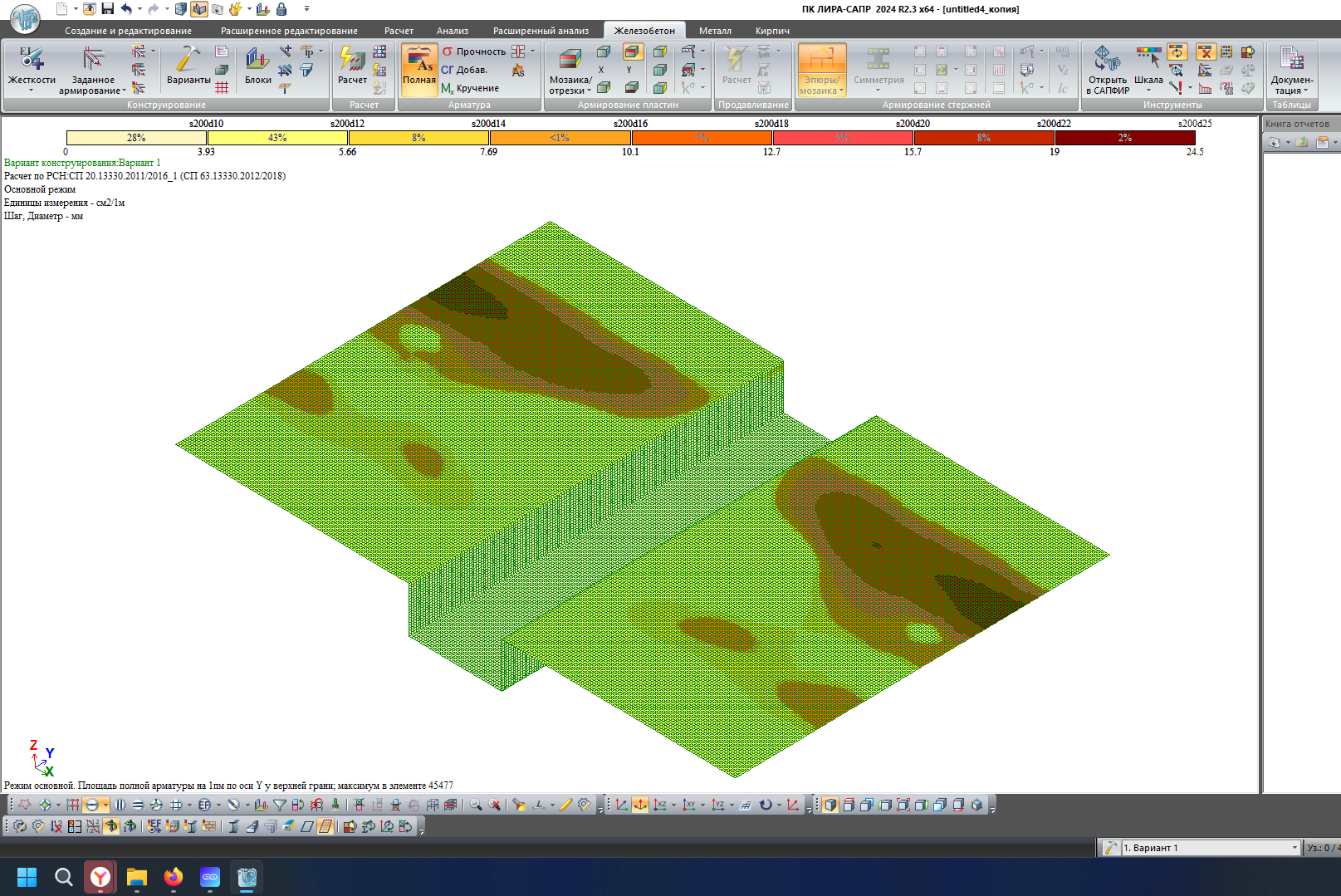

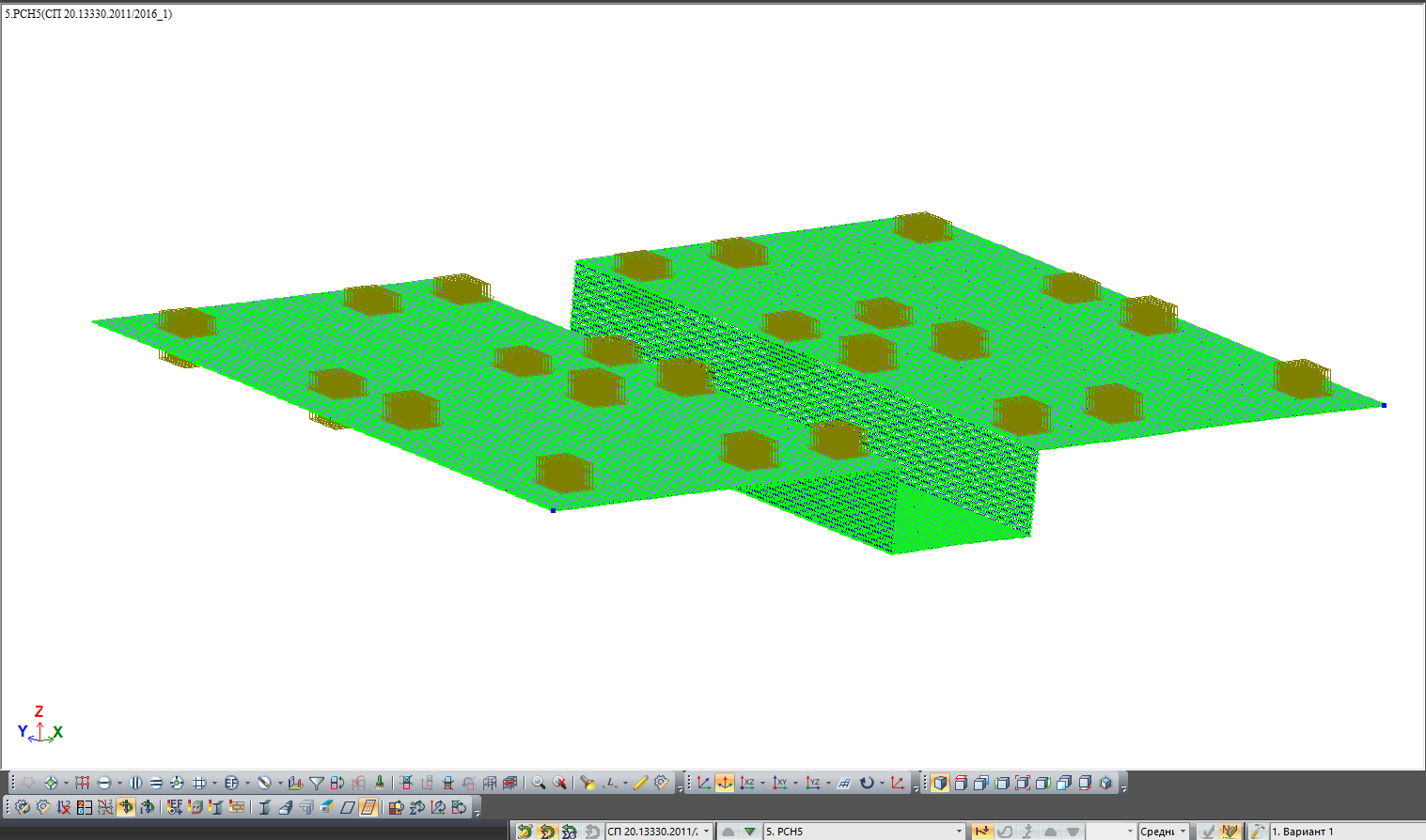

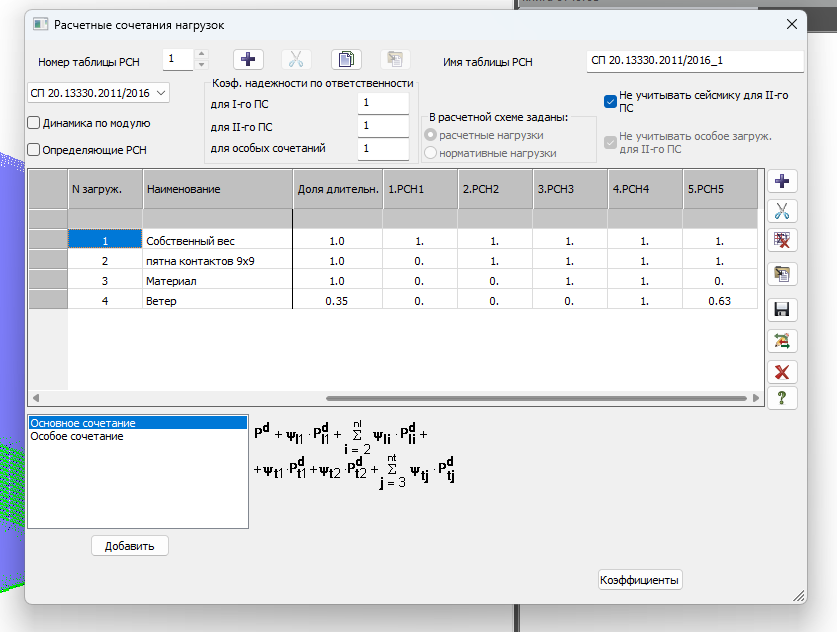

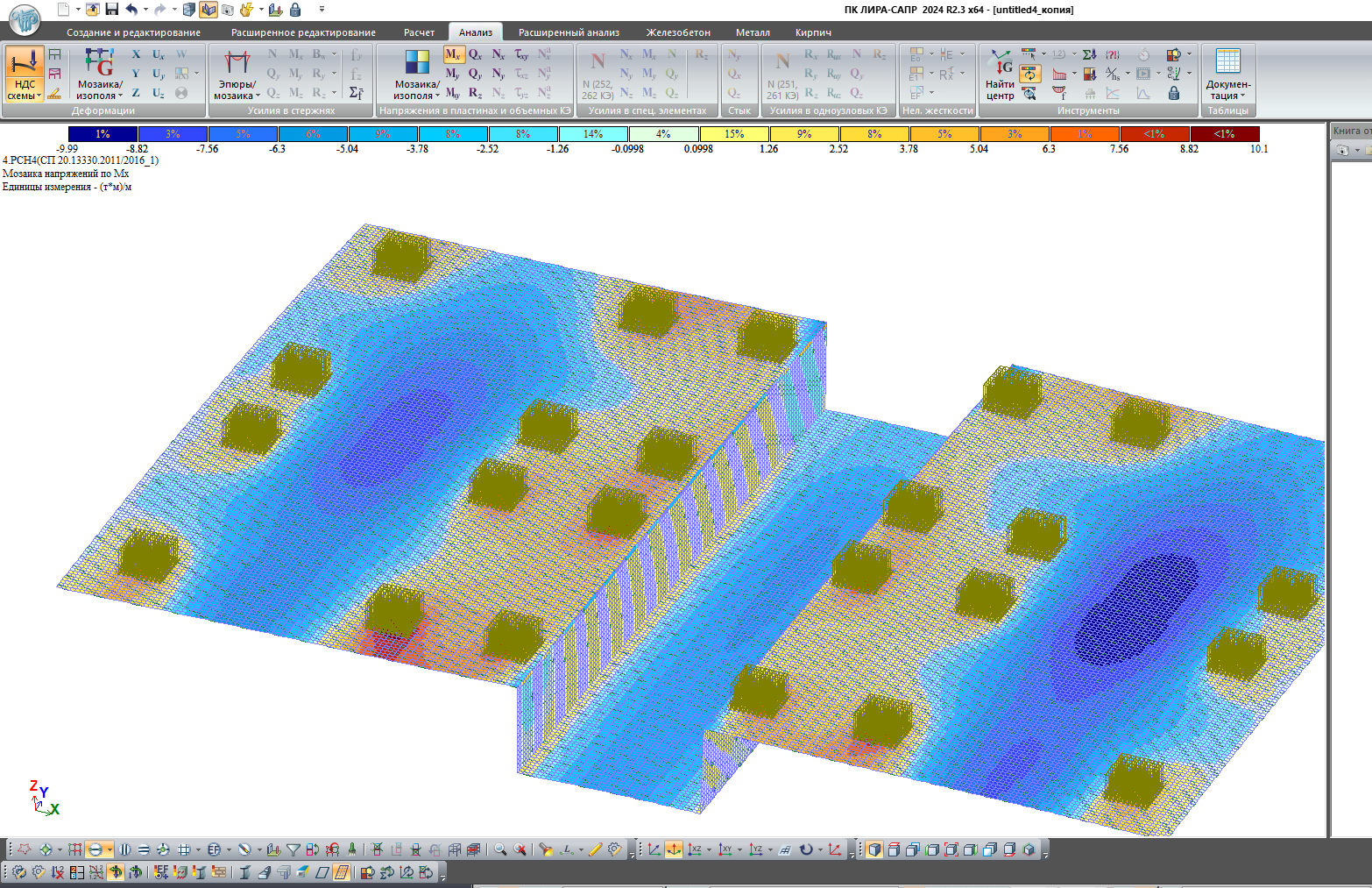

Расчётная модель плиты с технологическим приямком разработана в ЛИРА-САПР. Выполнено конечно-элементное моделирование конструкции, заданы характерные нагрузки и расчётные сочетания по СП 20.13330. В рамках анализа исследованы вертикальные перемещения, распределение изгибающих моментов и работа плиты в различных расчётных сочетаниях. По результатам расчёта определены требуемые зоны армирования и выполнена проверка ширины раскрытия трещин. Представленные результаты отражают последовательность от формирования расчётной схемы и приложения нагрузок до оценки деформативности, внутренних усилий, требуемого армирования и трещиностойкости конструкции.
Рабочие чертежи и деталировка армирования

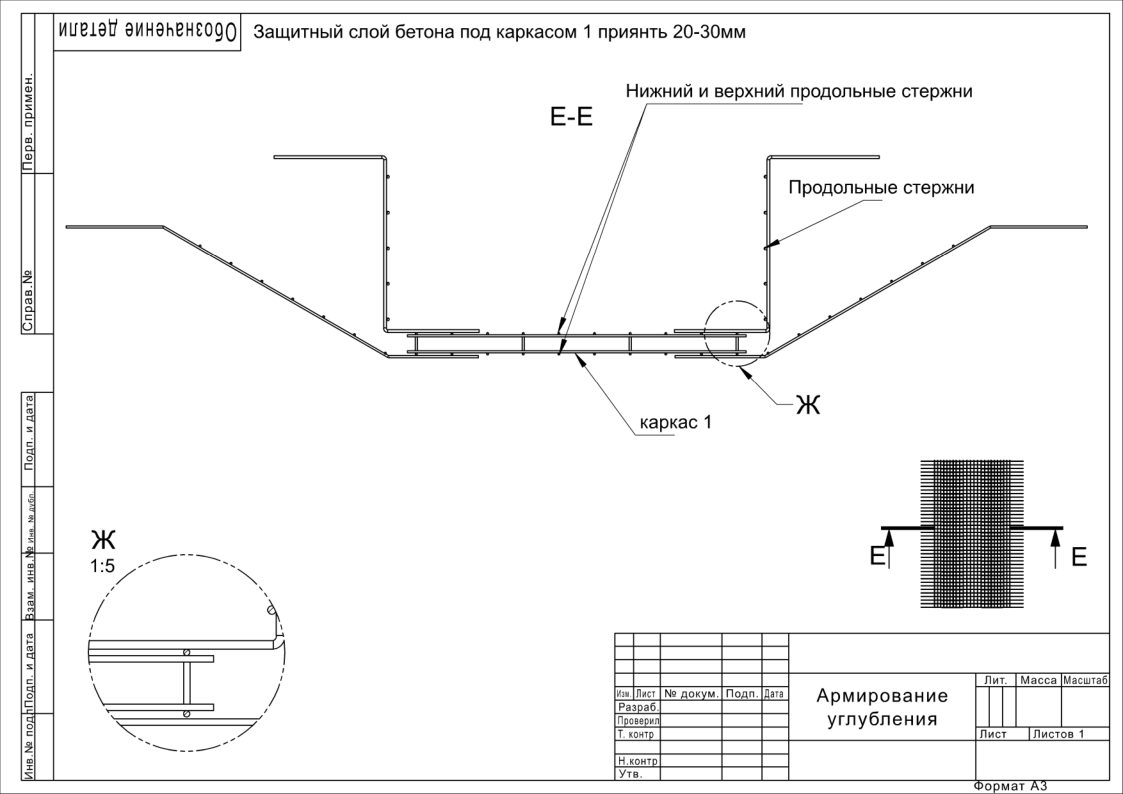

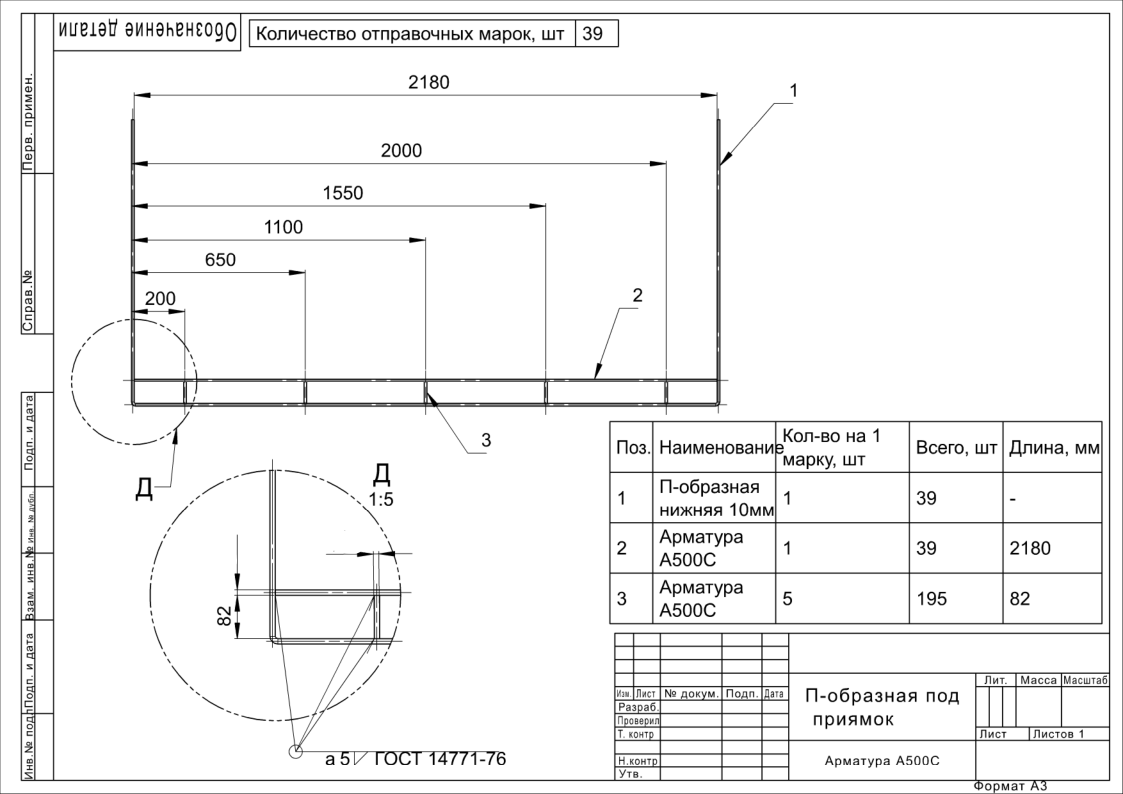

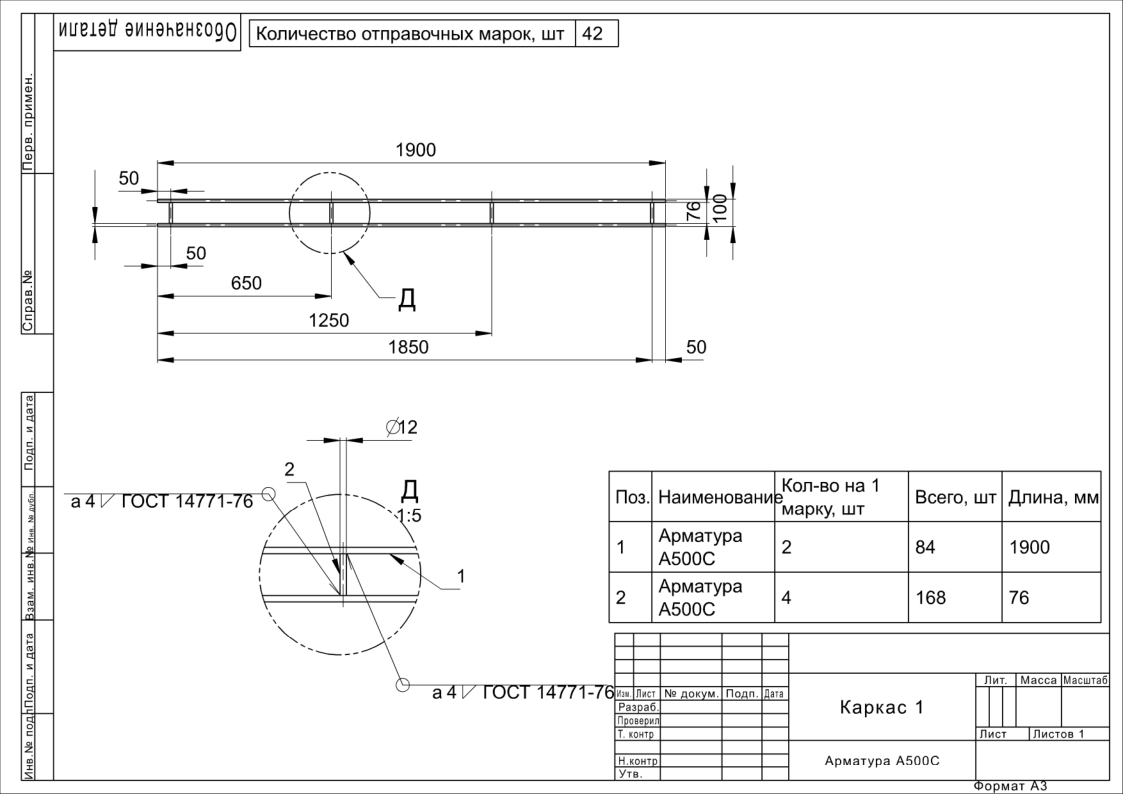

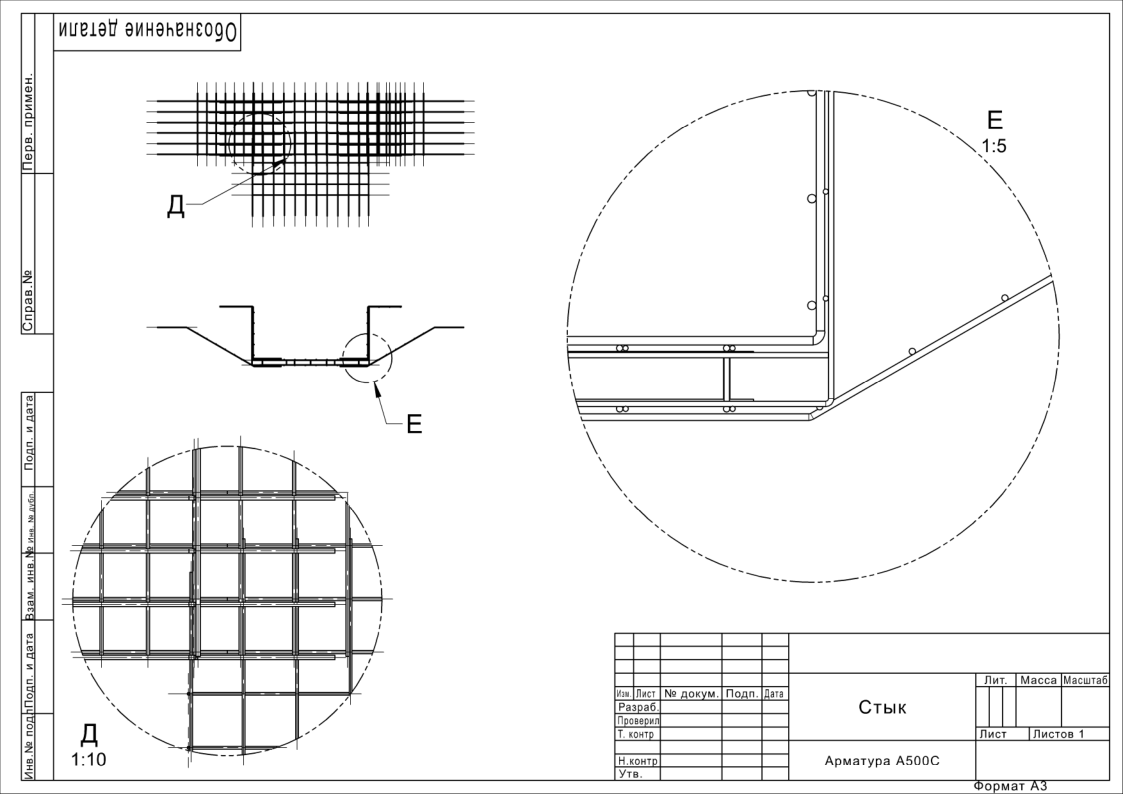

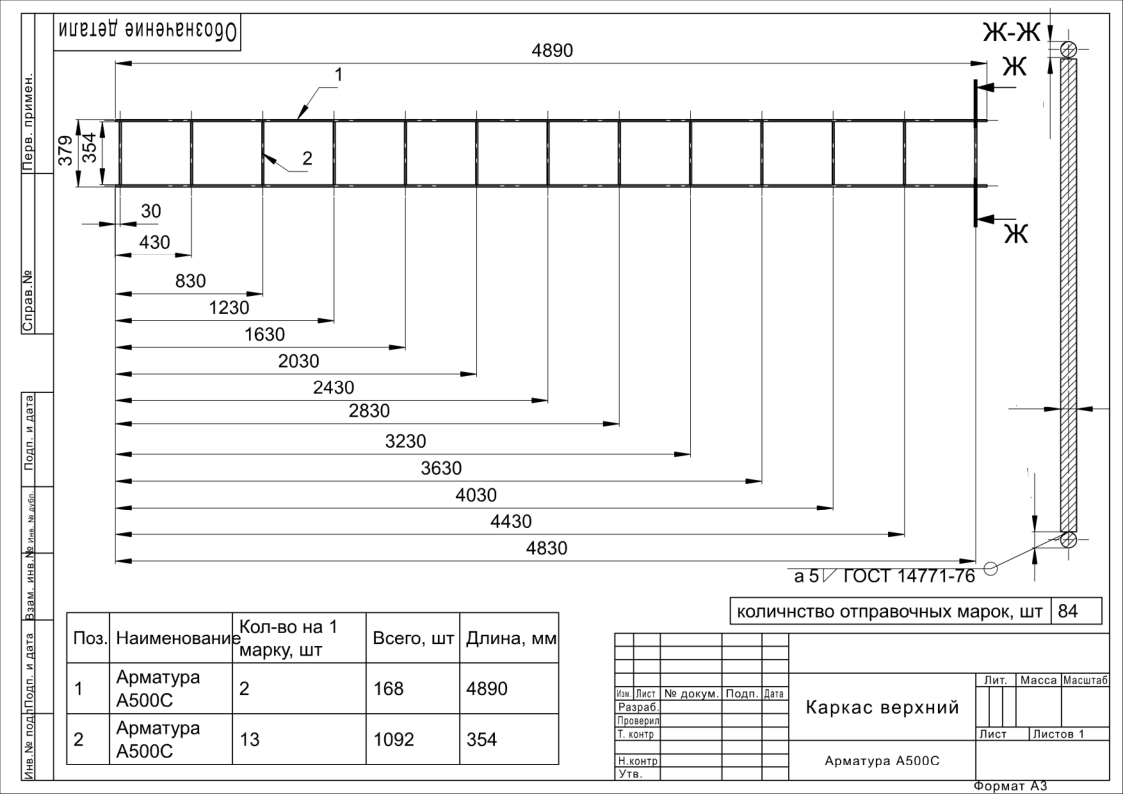

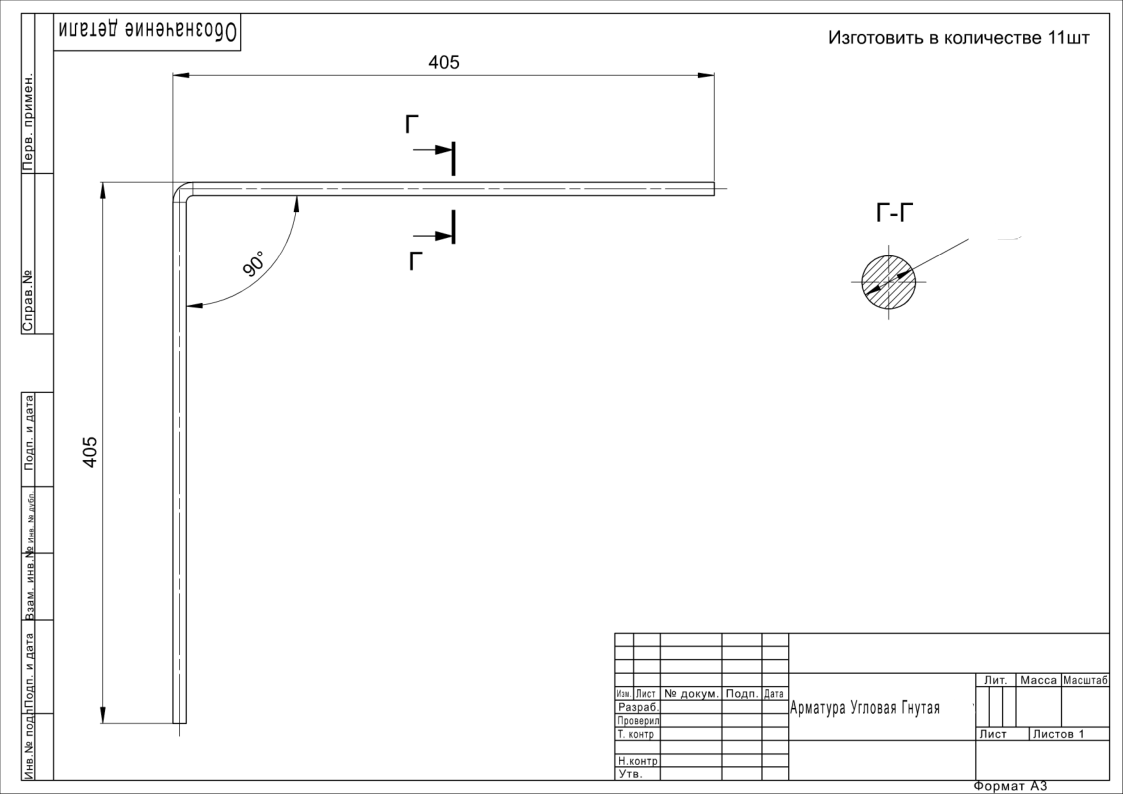

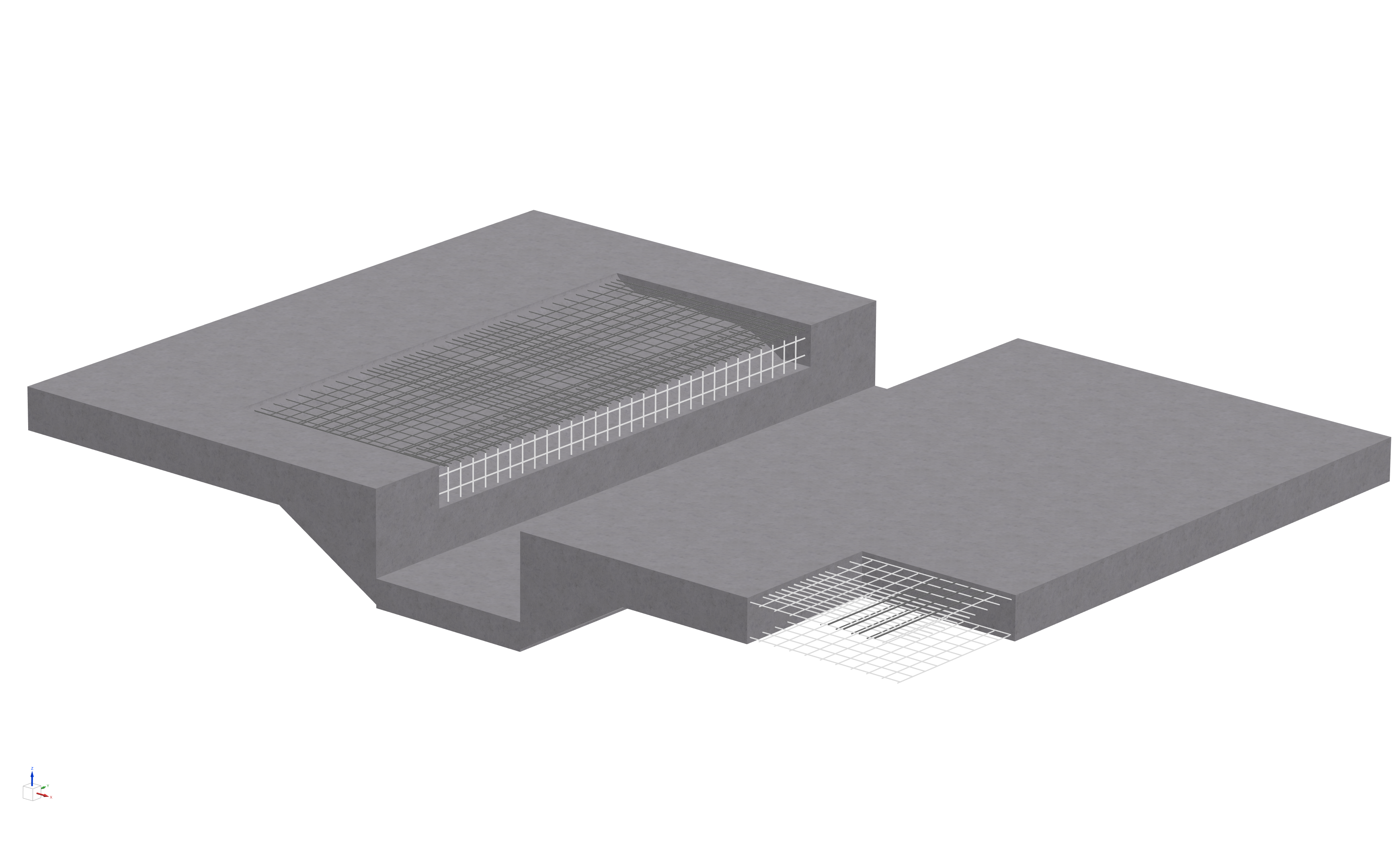

В рамках проекта выполнена конструктивная деталировка армирования плиты и технологического приямка. Разработаны поперечные сечения, узлы сопряжения, верхние и локальные арматурные каркасы, а также отдельные гнутые и П-образные арматурные элементы. Рабочие чертежи содержат геометрию и расположение стержней, защитные слои, шаг армирования, узлы стыковки и сварных соединений, а также данные по изготовлению отдельных арматурных элементов. Деталировка выполнена с учётом результатов конечно-элементного расчёта и принятой схемы армирования.
